液位变送器
防护型外壳设计，可配现场显示模块。·干扰能力强，符合国家电磁兼容 EMC 三级标准。 ·本产品由电路板、传感器等重要部件组成。 适用于工业现场过程控制压力的测量
防护型外壳设计，可配现场显示模块。·干扰能力强，符合国家电磁兼容 EMC 三级标准。 ·本产品由电路板、传感器等重要部件组成。 适用于工业现场过程控制压力的测量
防护型外壳设计，可配现场显示模块。
干扰能力强，符合国家电磁兼容 EMC 三级标准。
本产品由电路板、传感器等重要部件组成。
适用于工业现场过程控制压力的测量。
技术参数 | |
输出形式 | 4mA～20mA (可选显示） □0mA～10mA □0V～5V □RS-232 □RS-485 □HART 协议 |
供电电源 | DC 24V（12V～32V） |
量程范围 | 扩散硅传感器 (最小量程 5kPa） □ 量程(0～100)MPa 内 0.5 级 □ 量程(0～5)MPa 内 0.2 级 陶瓷传感器 (最小量程 160kPa） □ 量程 0MPa～20MPa 内 0.5 级 |
准确度等级 | 0.5 级 □0.2 级 |
介质温度 | －30℃～85℃ |
环境温度 | －20℃～85℃ |
响应时间 | ≤50ms |
负载能力(DC 24V) | 电流型≤500Ω （不带显示） 电流型≤250Ω （带显示） 电压型≧3kΩ |
可重复性 | ±0.1％F·S |
年长期稳定性 | ±0.1％F·S |
非线性 | ±0.2％F·S |
热力零点每度温漂 | ±0.02％F·S |
过载压力 | 2 倍量程 |
电气连接 | 接线端子 |
测量介质 | 油、水、气体及其他与 316 不锈钢兼容质。 |
外部零件材料 | 普通不锈钢/316L 不锈钢 |
壳体材料 | 铸铝外壳 |
防护等级 | IP 65 |
产品重量 | 约 1150g |

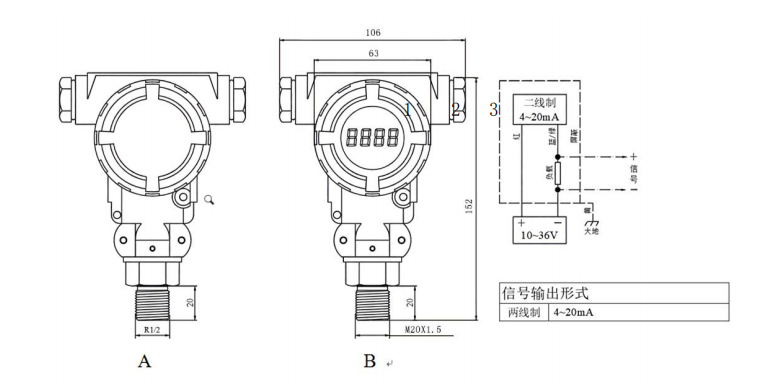

外型尺寸
安装
1. 保证变送器垂直于地面安装，安装过程中应使用扳 手从变送器底部的六方螺帽处将变送器拧紧，避免直 接旋动变送器上部； 2. 当测量变化速度较快的压力时，应当在变送器和被 测介质的连接出口处加装压力缓冲装置，以避免瞬间 的脉冲高压直接冲击变送器的测量元件，导致变送器 失效。
接线

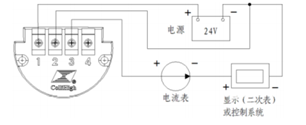

二线制电流输出接线图(SERE-VP305**)
1：供电正 2：电流输出 3：空 4 ：屏蔽地

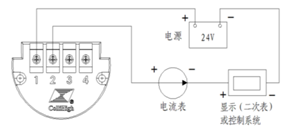

三线制电流输出接线图（ SERE-VP305 ***）
1：供电正 2：供电负 3：电流输出 4 ：空

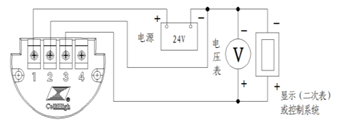

三线电压输出接线图（ SERE-VP305 *** ）
1：供电正 2：供电负 3：电压输出 4 ：空
网络型输出接线示意图 （ SERE-VP305 ***）
1:供电正 2:供电负 3:RS485 A+端(TX) 4:RS485 B-端（RX）
请注意在安装变送器时，选用的线缆应不低于变送器的 防护等级，同时为保证 IP65 的防护等级应选用直径为 6mm～8mm 的线缆。 线缆应参照接线图正确连接，如使用屏蔽线缆应将屏蔽 层接至壳体内的接地端，并保证可靠连接。同时外壳表 面的接地端应与大地可靠连接。
安全说明
安装过程中应确保变送器拧紧牢固，方可加压测量；拆卸 前应断开电源并确保关掉被测介质的阀门使压力降至常压， 方可拆卸，以免介质喷出发生事故。 本产品非防爆，在防爆区使用会引起严重的人身伤害和重 大的物质损失。
注意事项
1.当收到产品时请检查包装是否完好，并核对变送器型号 和类号是否与您选购的产品相符；
2.确认电源输出电压是否正确；电源的正、负与产品的正、负接线对应；压力源最高压力在该产品的量程范围内；
3.请保存好检定证书和合格证，维修时随同产品一同返回。
